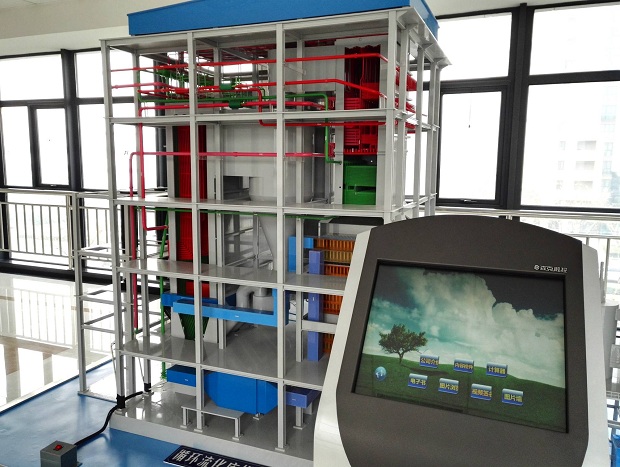

循环流化床锅炉模型是一种按比例缩小的、高度仿真的教学与展览设备；通过剖视结构、色彩分化和动态灯光演示，将复杂锅炉的内部构造、工作原理及汽水、烟气流动过程直观地展现出来。

一、产品规格与功能

1、结构与材质：循环流化床锅炉模型本体尺寸常见约为1200×1000×1800mm，并配有相应比例的台座；材质多采用进口有机玻璃、PVC工程塑料和金属构件等，通过剖视和分色清晰展示锅炉内部结构。

高仿真还原：模型依据真实的循环流化床锅炉模型设计图纸，按比例精确微缩加工，力求真实再现设备外观和内部构造；

结构可视化：大量采用透明有机玻璃（如PMMA）制作外壳和内部管道，并对不同部件进行分色处理，使得炉膛、管束等内部结构一目了然。

3、结构与展示内容

循环流化床锅炉模型主要构件有炉膛、旋风分离器、烟道、锅筒、水冷壁、返料回路、后烟井、省煤器、主蒸汽管道、再热器、空预器等组成；。

4、动态演示光学模拟：

(1)采用红色LED灯光流程演示烟气流动方向；

(2)采用红/绿色LED灯光流程演示汽水流程走向；

(3)声光电一体化：结合声、光、电等现代技术，通过数控动态特效，动态走向，蒸汽动态走向，烟气动态走向，电控信号线接线示意过程。

二、主要应用场景

1、教学培训：主要用于在高校、职业技术学院中，作为《锅炉原理》等课程的直观教具、特种设备培训及展览展示，能让学员在不进入复杂现场的情况下，直观理解设备结构，帮助学员直观理解锅炉结构，解决现场实训难题。

2、技能考核：用于司炉人员等培训考核，营造真实环境。

3、展览展示：在锅炉制造企业的展厅、行业展会中，用于展示公司技术与产品。

4、科普教育：在科技馆、能源类科普展馆中，向公众普及能源转换与工业知识；循环流化床锅炉模型是一种高度专业化的教学与展示工具，将抽象的工业设备原理，通过透明化、动态化和可视化的方式呈现，是连接理论与实践的理想桥梁。

三、循环流化床锅炉模型描述

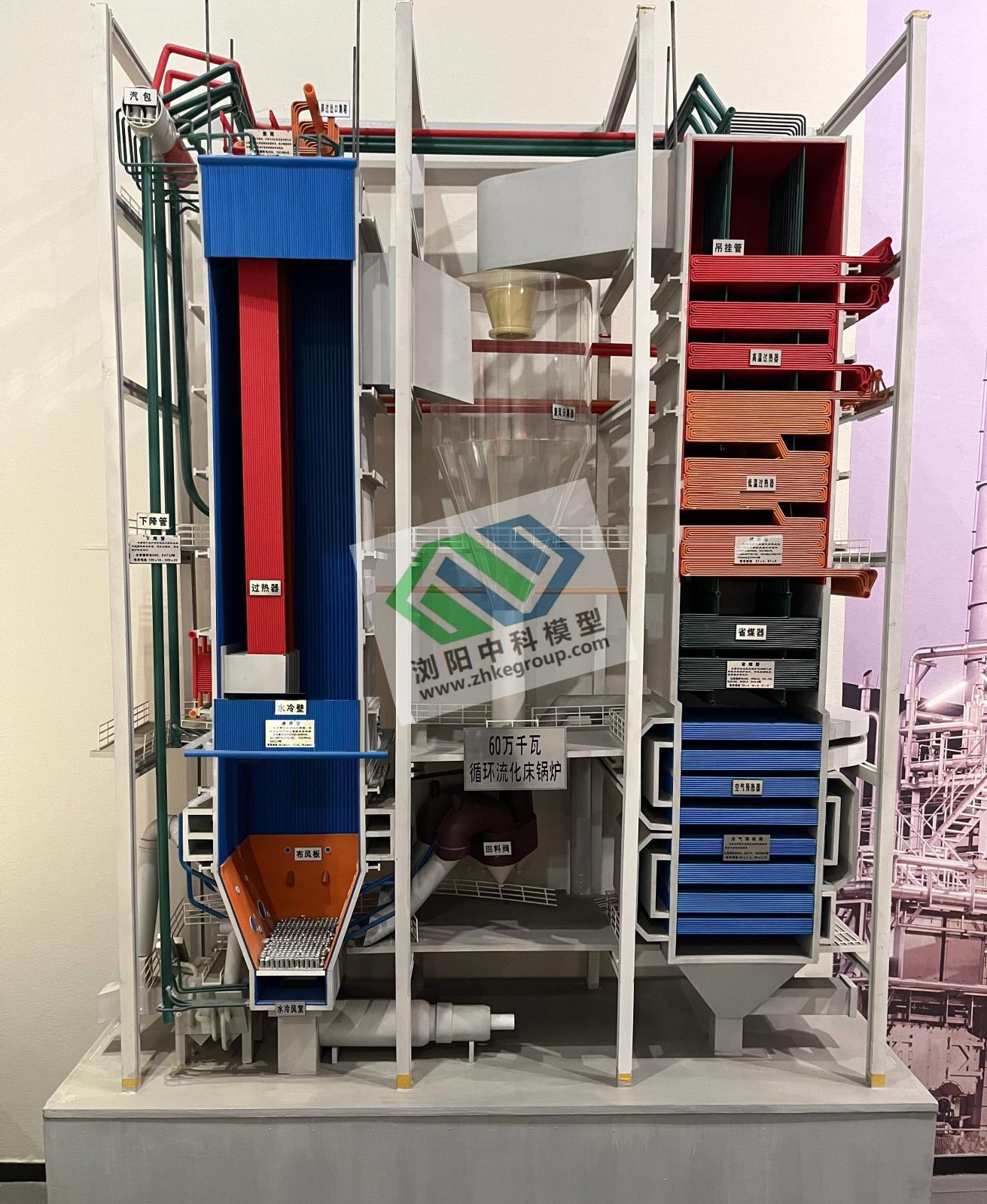

1、600MW超临界循环流化床锅炉模型

DG1900/25.4-Ⅱ9型超临界循环流化床锅炉模型，为超临界直流炉、双炉膛、H 型布置、平衡通风、一次中间再热、循环流化床燃烧方式，采用外置式换热器调节床温及再热蒸汽温度，并利用高温汽冷旋风分离器进行气固分离；锅炉整体呈左右对称布置，支吊在锅炉钢架上；600MW循环流化床锅炉由3部分组成；第1部分布置有主循环回路，包括炉膛、汽冷旋风分离器、回料器、外置式换热器、冷渣器以及二次风系统等，第2部分布置尾部烟道，包括低温再热器、低温过热器和省煤器；第3部分为单独布置的回转式空气预热器。

2、350MW超临界循环流化床锅炉模型

DG1215/25.31-Ⅱ1型超临界循环流化床锅炉模型，为循环流化床燃烧方式、超临界直流燃煤锅炉、单炉膛、M型布置、一次中间再热、半露天岛式布置、平衡通风、固态排渣、全钢架悬吊结构。本期工程建2×1215t/h循环流化床锅炉，配国产2×350MW超临界、一次中间再热、单轴、三缸双排汽、间接空冷调整抽汽凝汽式机组。

3、300MW亚临界循环流化床锅炉模型

SG1057/17.4－M803型锅炉模型；为亚临界、单汽包自然循环、一次中间再热、高温绝热型旋风分离器。锅炉为H型整体布置,四个旋风分离器布置在炉侧；炉膛上部采用单炉膛结构，悬吊式全膜式水冷壁，不设水冷分隔屏；炉膛下部设计成分叉结构，形成两个具有独立风室和布风板的支腿结构，布风板上布置有钟罩式风帽，采用双支腿结构，二次风从裤衩炉膛分层送入，炉膛二侧从上至下依次布置了4台旋风分离器、4台回料器、4台外置式换热器及4台冷渣器，炉后布置一台四分仓容克式空气预热器。

4、200MW循环流化床锅炉模型

HG-670/13.7-L.PM19型循环流化床锅炉模型，为超高压参数中间一次再热设计，与200MW等级汽轮发电机组相匹配，可配合汽轮机定压或滑压启动或运行。燃烧室蒸发受热面采用膜式水冷壁，是循环采用单汽包、自然循环、单段蒸发系统，采用气冷旋风分离器。采用水冷布风板，大直径钟罩式风帽。

5、135MW循环流化床锅炉模型

DG440/13.73-Ⅱ14型循环流化床锅炉模型，为单炉膛、一次中间再热、平衡通风、全膜式水冷壁、汽冷式旋风分离器、露天布置、固态排渣、全钢构架、全悬吊结构Π型锅炉。

6, 410T/H循环流化床锅炉模型

DG410/9.81-9 型循环流化床锅炉模型，锅炉为单汽包、自然循环、汽冷式旋风分离器、全钢炉架循环流化床锅炉；主要由锅筒、水冷壁、下降管、布风板、过热器、省煤器、空气预热器、旋风分离器、烟道、返料装置、吹灰系统、锅炉构架、炉墙等组成；炉膛全透明，管道采用LED灯光模拟运行演示。

7, 240T/H循环流化床锅炉模型

YG240-9.8-M15型循环流化床锅炉模型，锅炉采用“П”型布置，框架支吊结构。炉膛为膜式水冷壁，尾部设顶棚管受热面和多组蛇形管受热面（过热器、省煤器）及一、二次风空气预热器，物料循环燃烧系统由炉膛、绝热式旋风分离器，水冷料腿，U型返料器和床下点火装置等组成。

8, 130T/H循环流化床锅炉模型

YG130/3.82—M6型循环流化床锅炉模型，结构有锅筒、水冷壁、下降管、布风板、过热器、省煤器、空预器、旋风分离器、烟道、返料装置、吹灰系统、锅炉构架、炉墙等；炉膛全透明，管道采用LED灯光模拟运行演示。

9, 75T/H循环流化床锅炉模型

YG75-3.82-M型循环流化床锅炉模型，包括汽水系统、燃烧系统、炉墙和构架；辅助设备包括给煤/石灰石系统、送风/排烟系统、给水系统、灰渣处理、除尘器、烟囱和锅炉附件等部分组成；炉膛全透明，管道采用LED灯光模拟运行演示。

10, 35T/H循环流化床锅炉模型

YZ35-3.82-W中压循环流化床锅炉模型，主要由汽水系统、燃烧系统、炉墙和构架、给煤/石灰石系统、送风/排烟系统、给水系统、灰渣处理、除尘器、烟囱和锅炉附件等部分组成；炉膛全透明，管道采用LED灯光模拟运行演示。
