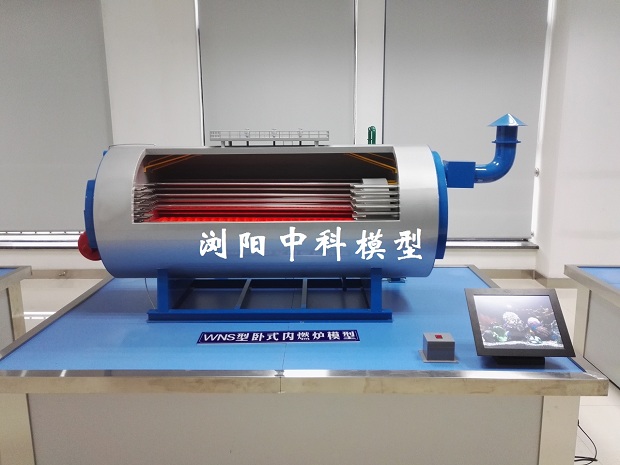

WNS型燃油(气)锅炉模型是一种按比例缩小的、高度仿真的教学与展览设备；通过剖视结构、色彩分化和动态灯光演示，将复杂锅炉的内部构造、工作原理及汽水、烟气流动过程直观地展现出来。

一、产品规格与功能

1、结构与材质：模型本体尺寸常见约为1000×600×1200mm，并配有相应比例的台座；材质多采用进口有机玻璃、PVC工程塑料和金属构件等，通过剖视和分色清晰展示锅炉内部结构。WNS系列燃油(气)锅炉模型由锅炉本体，节能器、底座，平台扶梯，保温与包装，供水系统、分气缸、除氧器、省煤器、烟囱系统、阀门仪表等部分组成；锅炉本体结构有：燃烧器、锅筒、炉胆、烟管、锅筒、前后管板组、波形炉胆、回燃室、螺纹烟管、前后烟箱采用整体式烟箱，烟箱上有对开式烟箱门；

锅炉本体：模型的核心细致展现WNS锅炉的典型结构，如波形炉胆、回燃室、螺纹烟管、前后烟箱等。

辅助设备：模型包含完整的辅机系统，如节能器、冷凝器、除氧器、分汽缸、给水泵等。

管道与阀门：各种阀门、仪表、排污管道等都会按照比例制作，力求真实。

平台与底座：通常配有平台扶梯和稳固的台座，方便多角度观看。

2、动态演示：

光学模拟：用光学材料模拟加热过程，用灯光模拟介质汽水的流动路径；采用红色LED灯光流程演示烟气流动方向，烟气流程：燃烧器→水冷壁（烟气侧）→过热器（烟气侧）→节能器（烟气侧）→冷凝器（烟气侧）→烟囱；过程描述：燃烧器将燃气和空气燃烧后产生的烟气依次通过上述烟气流程与汽水工质发生热交换，烟气温度逐渐降低，最终通过烟囱排入大气；

工质流向：管道采用LED灯光模拟汽水工质的运行演示，用灯光演示水、蒸汽等介质的流动；采用绿色LED灯光流程演示汽水流程走向，汽水流程：除氧器→节能器（工质侧）→锅筒→下降管→底部联箱→水冷壁（工质侧）→锅筒→蒸汽分离→过热器→分汽缸→管网；过程描述：软化水经过除氧后依次通过上述汽水流程与烟气发生热交换，水温度逐渐升高汽化并在锅筒内完成汽水分离，产生的饱和蒸汽继续加热成为过热蒸汽，在分汽缸内进行混合和分配，最终通过管网输送到用户；

二、主要应用场景

1、教学培训：主要用于在高校、职业技术学院中，作为《锅炉原理》等课程的直观教具、特种设备培训及展览展示，能让学员在不进入复杂现场的情况下，直观理解设备结构，帮助学员直观理解锅炉结构，解决现场实训难题。

2、技能考核：用于司炉人员等培训考核，营造真实环境。

3、展览展示：在锅炉制造企业的展厅、行业展会中，用于展示公司技术与产品。

4、科普教育：在科技馆、能源类科普展馆中，向公众普及能源转换与工业知识

三、浏阳中科模型公司锅炉模型产品清单

01，1000MW超超临界塔式直流锅炉模型

02，1000MW超超临界π型直流锅炉模型

03，600MW超临界直流锅炉模型

04，600MW超临界循环流化床锅炉模型

05，600MW亚临界控制循环汽包锅炉模型

06，600MW超临界“W”型火焰锅炉模型

07，300MW自然循环汽包锅炉模型

08，300MW燃煤电站直流锅炉模型

09，350MW超临界循环流化床锅炉模型

10，300MW循环流化床锅炉模型

11，670T/H超高压锅炉模型

12，670T/H循环流化床锅炉模型

13，440T/H循环流化床锅炉模型

14，410T/H循环流化床锅炉模型

15，240T/H循环流化床锅炉模型

16，130 T/H循环流化床锅炉模型

17，75T/H循环流化床锅炉模型

18，35T/H循环流化床锅炉模型

19，DHX型循环流化床锅炉模型

20，SHF/SHX型循环流化床锅炉模型

21，QXW型强制循环锅炉模型

22，QXL型角管式锅炉模型

24，DZL型燃煤锅炉模型

25，DHS型单锅筒横置式燃气锅炉模型

26，DHL型角管式锅炉模型

27，SHW型往复炉排燃煤锅炉模型

28，SHS型双锅筒横置式锅炉模型

29，SZW型双锅筒横置式锅炉模型

30，SHL型双锅筒链条炉排燃煤锅炉模型

31，SZL型链条炉排锅炉模型

32，SZS型燃油(气)锅炉模型

33，WNS型燃油(气)锅炉模型

34，WRD/LDR型电加热锅炉模型

35，YLW燃煤有机热载体锅炉模型

36，YLL/YGL有机热载体锅炉模型

37，YYW(L)燃油(气)有机热载体锅炉模型

38，YQW(L)燃油(气)导热油锅炉模型

39，LRF 燃煤热风锅炉模型

40，LSS型燃气锅炉模型

41，LSG型锅炉模型

42，燃机三压再热卧式余热锅炉模型

43，燃机立式余热锅炉模型

44，电极锅炉模型

46，危废垃圾焚烧余热锅炉模型

47，垃圾焚烧发电余热锅炉模型

48，三台SHL锅炉房模型

49，三台WNS锅炉房模型

50，三台DZL锅炉房模型。
