一、总体说明

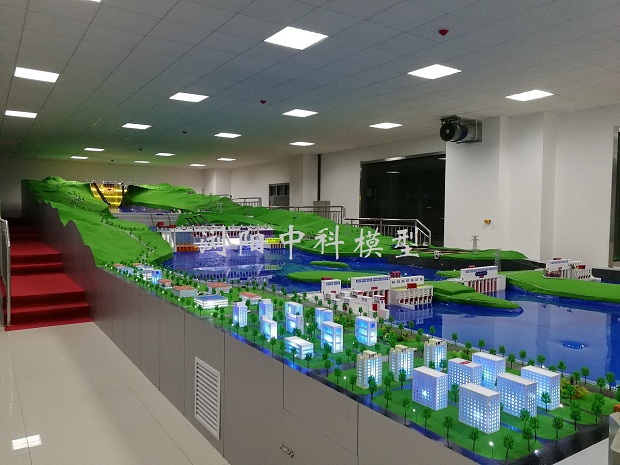

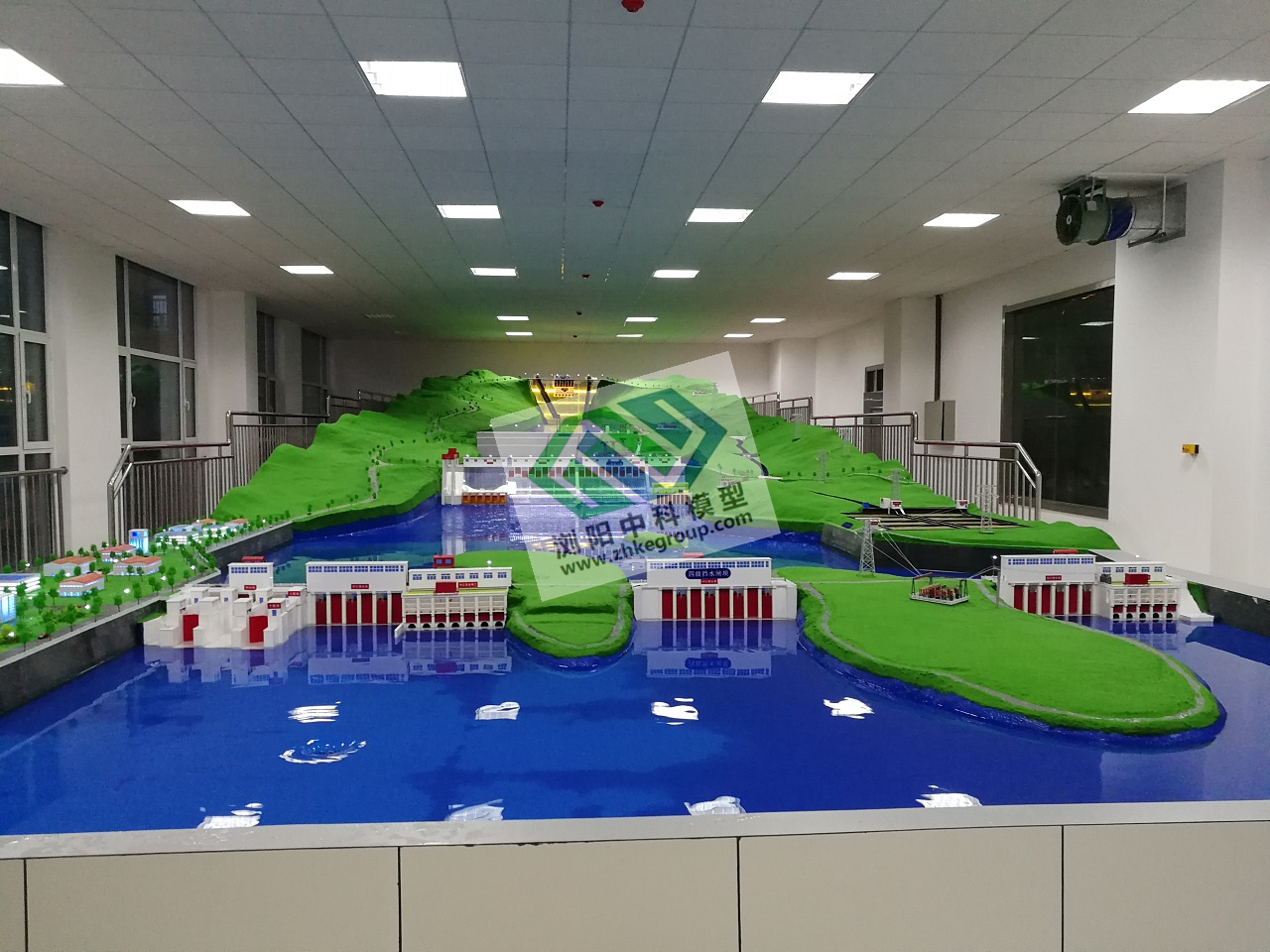

梯级综合水电枢纽仿真模型模拟某一河流梯级开发的动态模拟，它包括水资源开发与利用的梯级水利枢纽：一、二级为水利水电蓄水枢纽，第三级为一座闸坝挡水、渠道混合引水、径流开发的中型水力发电枢纽。四级水利枢纽包括了水利工程中的一些主要水工建筑物，建设动态，直观；反映水工建筑物的细部结构，用不同颜色的实训装置材料表示，演示实验用水采用自循环系统供水。建设全面，综合性强，有双曲拱坝、重力坝、闸坝，船闸、渡槽、隧洞、灌溉渠系等水工建筑物。该设备各部分都可实际通水仿真运行，不渗漏，动态模拟，仿真性强。

梯级开发水电枢纽仿真模型集仿真演示、模拟实训教学、数据采集模拟于一体，实现了仿真模拟通水演示通过计算机操控演示得到枢纽大坝及各建筑物运行参数、运行控制、实时数据模拟（测点布置）等功能。含PLC智能模块，通过布局多处测点位置，安装仪表、传感器等仪器设备与计算机连接，计算机软件界面显示不同时间段数值信号，达到教学培训的目的。

二、规格型号：

1、根据实训室场地为16m*10m，枢纽主体规格设计为16m*6m＝100m2，设计两侧台阶各宽1.3m；

2、多级梯级开发水电枢纽模型;可根据用户指定坝型），电站模拟山体的最高峰约2.5m；

3、三级枢纽总体布置（二滩、三峡、长洲岛水利枢纽）；循环演示蓄水池、供水设施布置（平台内部隐藏）；

4、计算机界面及手动控制操作盘，计算机站及功能型软件及数值实时显示，PLC智能模块，运行控制；（计算机，控制枢纽运行、数据信号反馈）；

5、枢纽运行测试控制单元元件及数据采集；工控台、线路组成电控柜；通过操控屏幕来演示。利用投影仪、计算机、功放音响等多媒体，在屏幕上同显示演示的文字、图片、视频、动画、解说、数据数值曲线等内容。

6、测试材料：集成电路板、电位器、继电器、变压器、接收器、流量传感器、扭矩传感器、液位传感器、电导率传感器、温度传感器、密度传感器、压力传感器、电流电压电子类仪表、信号接收转换装置、LED灯光演示系统、投影仪、计算机操作控制系统、易控专业组态软件等等。

三、参数指标：

1、基座：19m×6m＝100m2；材质：进口亚克力；50#角钢焊接成型支撑作用，周边不锈钢；安装过后使之成为以整体；基座外包双面银灰色铝塑板、块状抽槽展示；既坚固又不失高档；

2、山形地貌：80m2，模拟实体工程地形特色，采用进口玻璃钢成型；进口植被粘合。

3、拱坝模型：3.2m×1.2m；材质：进口亚克力；滩拱坝：大坝主体（透明、灯光、可视坝体廊道结构）；坝体设置三层孔口：表孔、中孔和放水底孔（电动控制闸门）；滑雪式溢洪道2条；引水发电洞（电动控制）；电站进水口、地下厂房 1 座。坝体材质PMMA10mm厚；布置水位、流速、流量等测量设施，计算机控制信号传输与数据接收。

4、三峡重力坝模型：3.6m×0.55m；材质：进口亚克力；三峡重力坝：大坝主体（透明、灯光、可视坝体廊道结构）；泄水闸，坝后式水电站，一座永久性五级双向船闸和一座升船机（可电动演示）；发电机组系统和主副厂房、开关站等；坝体带灯光演示。坝体材质PMMA10mm厚；布置水位、流速、流量等测量设施，计算机信号传输与数据接收。

5、拦河闸坝模型：5.0m×0.28m；材质：进口亚克力；长洲闸坝水利枢纽：由拦河坝、泄水闸、冲沙闸、进水闸、船闸等组成。冲沙闸、进水闸（可电动控制其启闭）共19 孔。闸床、上下闸门、充放水管、进出水阀门等，坝体材质PMMA10mm厚；布置水位、流速、流量等测量设施，计算机控制信号传输与数据接收。

7、建筑物: 按比例缩放; 材质：工程塑料、钢结构; 城乡建筑配合灯光反映地方特色，实训装置设置城市区域、农田灌溉区域相结合。

8、观摩走廊:20m×1.3m; 材质：钢结构; 配合教学要求；可同时供120人以上学员现场实训。

9、扶栏:20m×1.0m; 材质：不锈钢; 保证课堂实训教学安全；

10、实训室场景挂板3块：2m×1.0m；喷绘式；国内大型水利工程典范介绍；

四、多媒体控制系统：

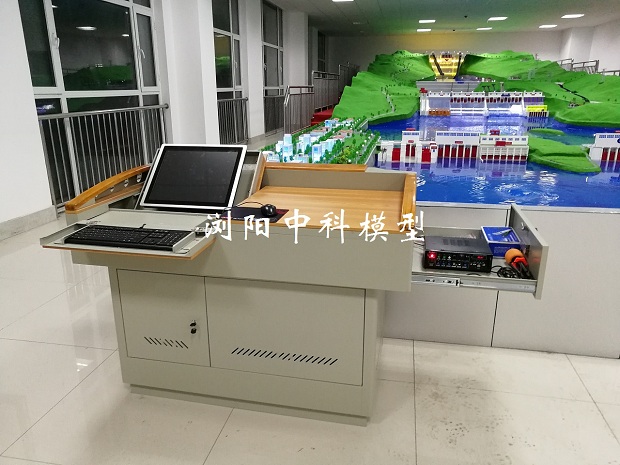

1、中央服务器及控制中心：1.2m×1.5m×0.8m：钢板厚度:1.0㎜～1.2㎜；静电喷塑工艺/机械锁；I/O控制平台；

2、联想品牌计算机2台：控制端：英特尔四核四核心CPU，操作系统: Windows(R) 7；显示器: 联箱 19英寸宽屏液晶平板;

3、投影仪及幕布一套；

4、音像功放系统1套；

5、易控专业仿真软件：电路布局、控制程序、语音程序、公司专业开发易控软件、测试系统、数据反馈系统、多媒体系统；

水电站流域开发模型，梯级水电站模型

水电站流域开发模型，梯级水电站模型以某流域水资源开发与利用的多级水利枢纽工程，水电枢纽工程可由用户自行拟定，选择国内著名河流大坝或本省实习电站组合为一河流流域梯级开发（流域包括拱坝、重力坝、土石坝、拦河坝）；水自然循环；上、下游台座下安装蓄水箱，循环供水演示；

1、山区河流流域地貌模型；山体地形严格按地形图上的等高线、按比例进行缩小，采用优质材料（如玻璃钢）制模浇注成形。此时山峰、谷地、悬崖、洼地等已初具规模，然后在粗坯上浇注一层新型模型材料以反应出地貌的各种颜色，并在其上制作树木、植被等自然物。使整个山体不但形成一个整体结构，真实反映出流域枢纽的地形地貌。采用50#角钢焊接成型支撑；山形地貌采用玻璃钢成型模拟地形植被特色；观摩走廊1组配合教学可同时供60学员承重；1组不锈钢扶栏保证学员安全；

2、河流流域枢纽大坝模型包括拱坝模型、重力坝模型、土石坝模型、拦河坝模型；坝体采用10mm厚透明有机玻璃设计加工；布置有常见的大坝建筑物、水电站建筑物；如表孔、中孔、底孔、发电进水口、泄洪孔/洞，安装闸门控制演示；

3、下游渠系及灌溉枢纽模型包括进水口、渡槽、节制闸、分水闸、泄水闸、倒虹吸管、干渠、支渠、农渠等，等渠道、农田水利灌溉区
