电力系统仿真模型--是由发电厂、送变电线路、供配电所和用电等环节组成的电能生产与消费系统。它的功能是将自然界的一次能源通过发电动力装置转化成电能，再经输电、变电和配电将电能供应到各用户，是现代社会中最重要、最庞杂的工程系统之一。针对于电力行业的岗前培训与各院校针对技能学习的学生；电力系统模拟仿真教学实训平台以发电、输变电、供配电、用电网作为制作蓝本，按比例设计微缩加工制作还原场景，与计算机、投影仪及软件配套操作演示，对学员进行零距离演练培训；实训演示系统内容有《能源发电系统》、《发电厂电气部分》、《电气设备》、《变压器》、《变电站》、《供配电系统设备》、《输配电线路》等专业课程教、学、训一体化任务；通过观摩学习与操作演示，训练学员从事电力工程设备运行、维护的基本技能。适用于大中专院校教学实验、职工培训等多层次课堂教学，以培养复合型、交叉型的人才。

电力系统模型参数：

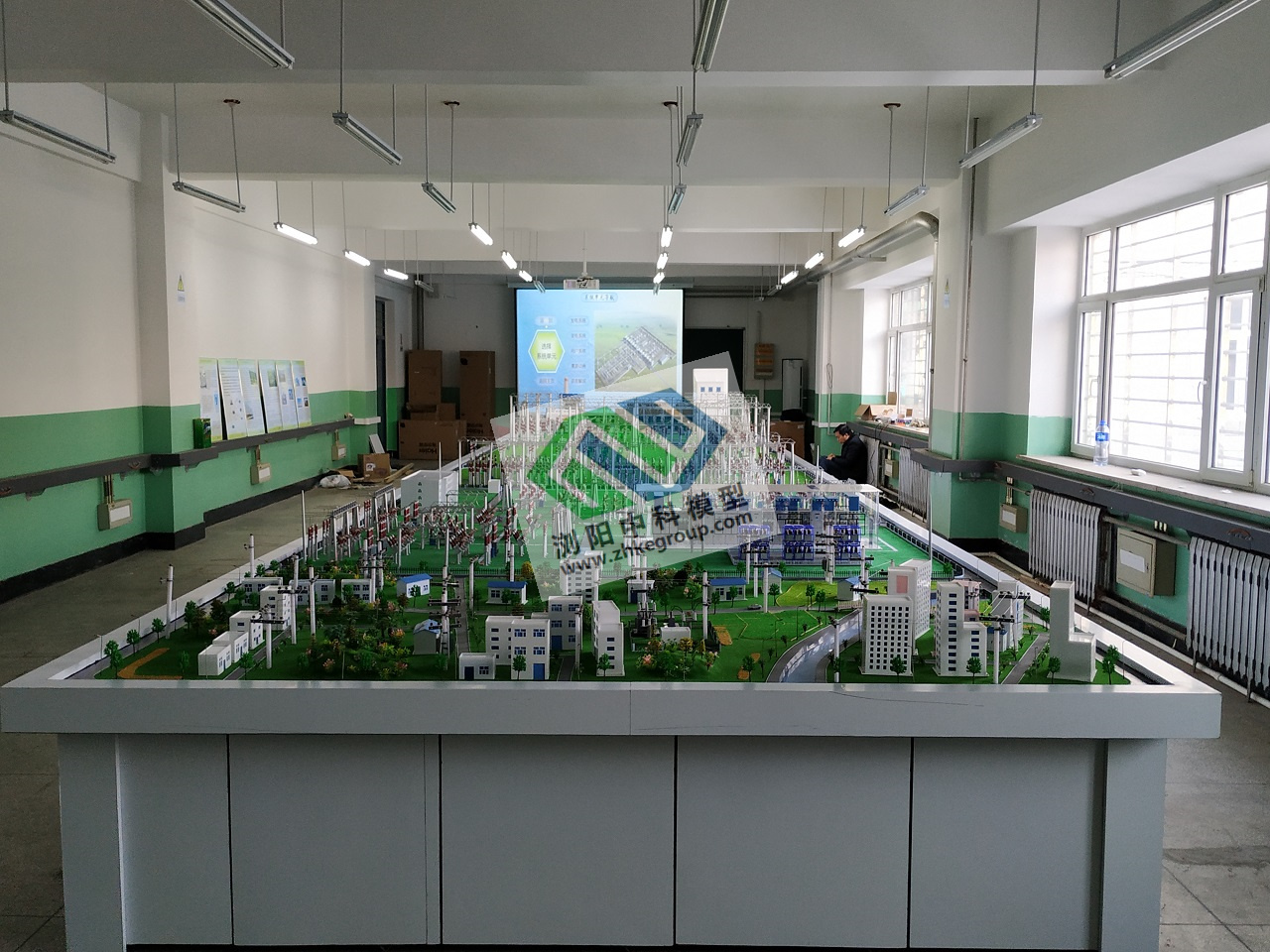

1、规格：12米×3米；如图1所示；

2、电力系统模型

实训系统包括发电系统、500kV升压站、500kV变电站、220kV变电站、110kV变电站、用户变电站、500kV/220kV/110kV/10kV/以及220/380V线路、用电区域；充分反映了我国电力系统的主要电压等级；

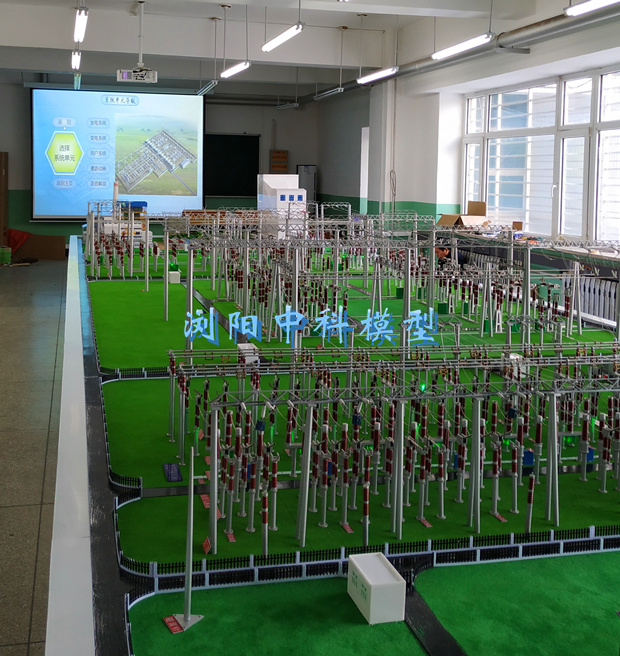

（1）500KV升压站模型；设备完全按实际升压站现场一次设备的外观和功能设计制作。

（3）输电线路模型：选择500kV/220kV/110kV/10kV/以及220/380V线路制作。用户区做出相应的地形和地貌，如：河流，山川，桥梁，农田、建筑物等地形和地貌，使人有身临其境的感觉。选择线路中比较典型的杆型如：换位杆，转角杆，直角杆，耐张杆…等。铁塔电杆带有上线夹、防震锤、直角挂环、悬式绝缘子…等金具做出。

（4）用电区域模型：布置城市局部内容设施：按照“一类用户、二类用户….”的分类,分别做出不同用户的接线方式,做出工厂、居民区等不同用电户,现代化电气化小区等。模拟送电时，可以看到工厂，居民区的楼房灯光通亮，路灯明亮。

（5）中控台：供教师进行讲解，内部安装有易控天地单机版软件；

（6）系统构成: 开放式控制平台、人性化的中文操作界面控制结构；输入端口:独立控制接口、数字I/0输入；输出端口:独立发射口、数字I/0输出；电力输入: 220V；电力输出: 60路PLC继电器控制接口。继电器工作电压：AC12V；电流：小于等于2A，频率：50-60HZ，输出回路数量：60路多层次路；通讯：扩展可网络设置WIFI，远程控制操作。

（7）计算机：供学生进行操作，内部安装了易控操作演练系统软件。英特尔四核四核心CPU，操作系统: 正版 Windows(R) 7，显示器 22英寸液晶平板显示器；

（8）投影仪：明基（BenQ) MH520H办公投影仪（1080P分辨率 3200流明 内置音响）。
