1000MW超超临界火力发电机组仿真模型包括“1000MW超超临界发电机组仿真模型+1000MW超超临界发电机组模拟系统演示板+1000MW超超临界发电机组虚拟教学系统”联合教学培训系统。结合《能源与动力工程专业》《热力发电厂》《电站锅炉设备与运行》《汽轮机设备与运行》《汽轮发电机设计与运行》《泵与风机》《电厂脱硫脱销》等课程设备模拟实训教学；整体配合多媒体操作演练模块+形象逼真的动态模拟模型，使人有身临其境的感觉。实训装置以认识演示实训为重点，突出实训装置在学生基本技能和创新能力培养中的作用，满足培养创新型、应用型人才需要的教学环境；保持一定的先进性、开放性和持续性。为学生培养专业兴趣、专业基本技能和专业素质发挥了积极作用，激发了学员学习的积极性、主动性和创造性。训练学生从事电厂工程设计、设备制造、安装、运行的基本技能。

一、实训室装置清单：

 1、1000MW超超临界火力发电机组仿真模型室如图1，主要包括：

 （1）1000MW超超临界发电机组动态仿真模型

 （2）1000MW超超临界发电机组模拟系统演示板；

 （3）1000MW超超临界发电机组虚拟教学系统；

 2、电源：220V.50HZ,电流≤5A，灯泡负载电压6-12V；

 3、材质：进口聚氨脂、钢材、演示系统、语音系统；框架承台采用工字钢焊接支撑；可编程控制器（PLC）模块、变频器模块、接线端子排等组成。

 4、中控中心：计算机2台、三菱PLC、I/O控制平台系统构成:

二、实训室装置技术参数：

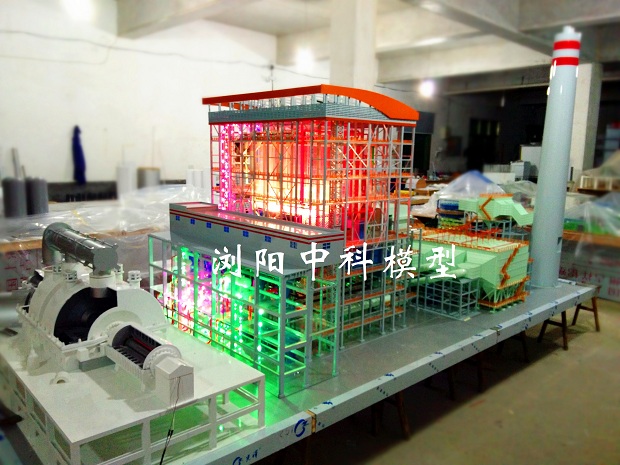

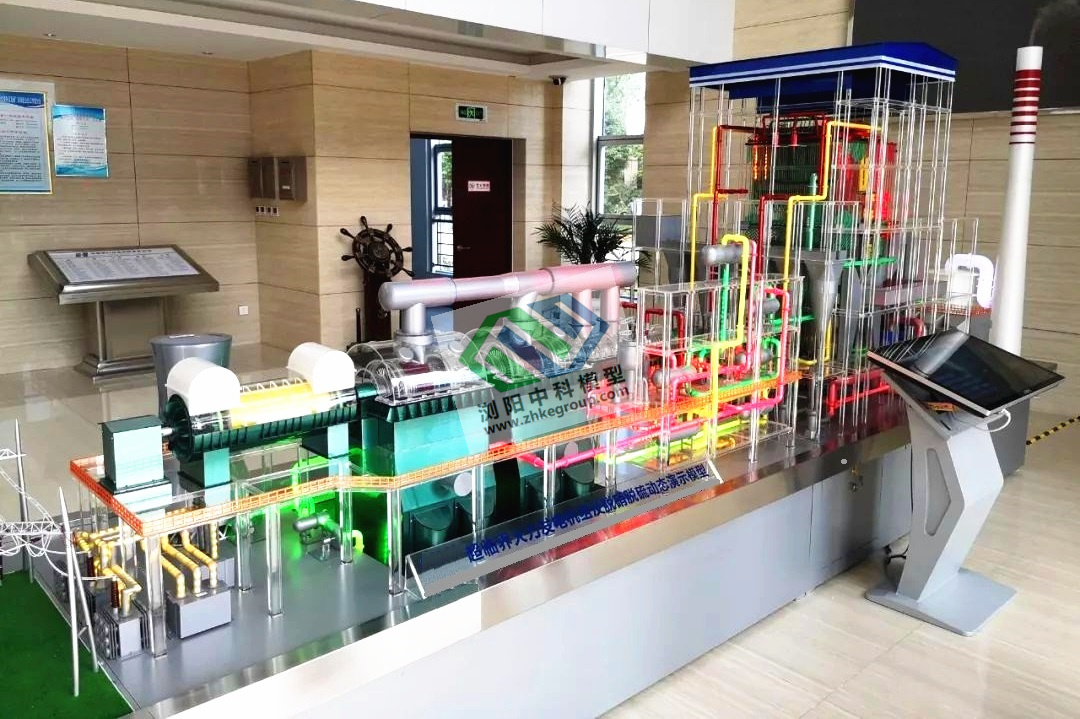

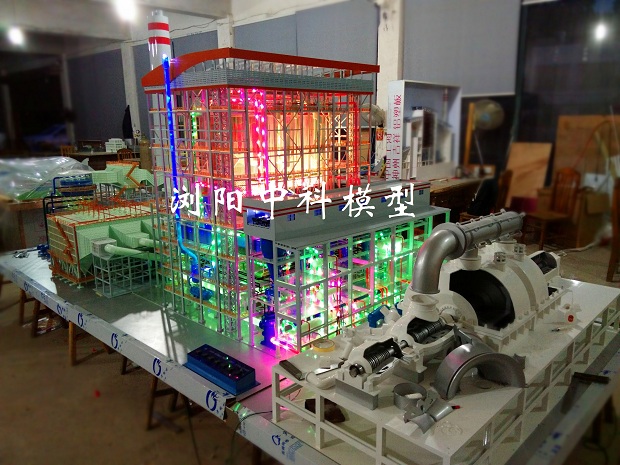

   (一) 1000MW超超临界发电机组动态仿真模型：5000×2000×2000mm如图2所示；

      根据1000MW机组电厂整体布局设备、厂房配置、管道工艺特点完整地按比例立体剖视（或透明）展示；装置包括1000MW超超临界直流锅炉及系统、1000MW超超临界汽轮机及系统、1000MW发电机及其主变系统、烟气脱销除尘及脱硫系统的主要设备组成；

  1、1000MW超超临界直流锅炉及系统：1000MW超超临界锅炉选用上海锅炉厂有限责任公司设计制造的超超临界变压直流锅炉，型号：SG-3100/28.25-M7002。一次中间再热、平衡通风、露天布置、固态排渣、全刚构架、全悬吊结构∏型锅炉，模型按比例缩小设计加工；炉膛透明，系统工质管道采用LED分色灯光流动演示；

  2、1000MW超超临界汽轮机及系统：1000MW汽轮机为上海汽轮机有限公司生产的1000MW超超临界、一次中间再热、单轴、四缸四排汽、双背压、凝汽式汽轮机，型号为N1050-27/600/600（TC4F）；模型按比例缩小设计加工；汽轮机高中低压缸上缸盖结构透明，电动演示，蒸汽管道采用LED灯光流动演示；

  3、1000MW发电机及其主变系统：发电机为上海汽轮发电机有限公司生产的THDF125/67型三相同步汽轮发电机，采用水-氢-氢冷却方式，定子绕组为直接水内冷，定子铁芯及转子绕组为氢气冷却，密封油系统采用单流环式密封结构；模型按比例缩小设计加工，剖视结构，电动演示，母线管道采用LED灯光流动演示；

  4、烟气脱销除尘及脱硫系统：烟气流程为脱硝→空预器→低温省煤器→电除尘器→引风机→脱硫岛→湿式电除尘→烟囱；设备结构透明剖视、LED灯光演示烟气运行流向，

   (二) 1000MW超超临界发电机组模拟系统演示板：4000×1800×100mm,如图3所示；按照1000MW超超临界发电机组系统，分系统控制模拟运行演示，主要设备制作成半剖式结构，各系统工艺流程采用LED灯管分色演示生产过程。

   (三) 1000MW超超临界发电机组虚拟教学系统：包括开发出混合3D内容、动画、ASP、HTML和多媒体内容；全方位的3D、动画、视频、音频和文本合成，自由地混合在2D和其他元素之间，不同元素之间进行功能强大可视化;如图4所示.

  （1）操作系统：Windows XP或更新的Windows操作系统;

  （2）参数说明：

     1000MW超超临界发电机组虚拟教学系统是对系统的原理、结构等全面解析系统。系统的设备（包括设备主要部件），全部按照原尺寸进行缩放建模。三维虚拟漫游系统包含系统的全部主要功能介绍等。

主要设备的结构图解，主要有汽轮机、直流锅炉、发电机、烟气系统等设备。

通过三维虚拟现实进行系统的原理、结构的演示，又形象又直观，配以模型、文字、语音的说明，方便进行产品使用的说明和培训。该系统具有真实性、沉浸性和易实现等特点，不仅大大提高了教学容量，弥补了课堂教学的不足，运用生动、形象的方式激发学生学习的兴趣，是教学不可缺少的岗位平台。

三、1000MW超超临界发电机组实训装置展台：

      设备模型结构主体承重部分采用型钢设计制作，装饰板铺面，整体美观大方；底座高不低700mm，边框不小于10 mm宽，采用国标2mm以上不锈钢包边。 实训装置实现了全过程仿真模拟动态演示，形象逼真，仿真性强，使人有身临其境的感觉。使学生不出校门就掌握了作业实习所需掌握的大部分内容，仿真模拟系统安装培训正式移交用户运行后进入质保期，仿真机软件质保期为24个月，在质保期内对仿真系统的升级、模型修改、维护、故障处理等提供全部免费服务。提供多种形式的技术支持服务。包括：技术咨询、现场维修、电子邮件响应、电话响应等。





1000MW火力发电厂机组模型
