核电站仿真模型包括“=压水堆核电站=模型+=压水堆核电站工艺流程演示板+核电站三维动画软件”联合教学培训系统。结合《能源与动力工程专业》《核工程与核技术专业》《核反应堆工程专业》《新能源科学与工程专业》基础理论教学和实训教学，以设备认识实训为重点，突出实训系统在学生基本技能和创新能力培养中的作用，满足培养创新型、应用型人才需要的教学环境；实现职前、职后教培资源共享。设备以实践实训为出发点，保持其一定的先进性、开放性和持续性。为培养学生专业兴趣、专业基本技能和专业素质发挥了积极作用，激发了学员学习的积极性、主动性和创造性。

1、先进性；实训设备开发设计的起点高，以实践顶岗职位仿真实习内容为参照。

2、实用性；密切结合专业建设，与专业人才培养方案（教学计划）相吻合，体现实训设备的效益为目标，提高实训设备的利用率。

3、前瞻性；充分考虑学科的发展和专业规模的发展，专业实训设备努力营造特色，突出专业培养特色，体现学校办学特色。

4、功能性；实训设备对完成学生的实践教学任务，培养创新能力、创新意识和适应变革的应用型技术人才发挥重要作用的，发挥其生产开发和新的教培方式应用推广。

一、实训室装置清单：

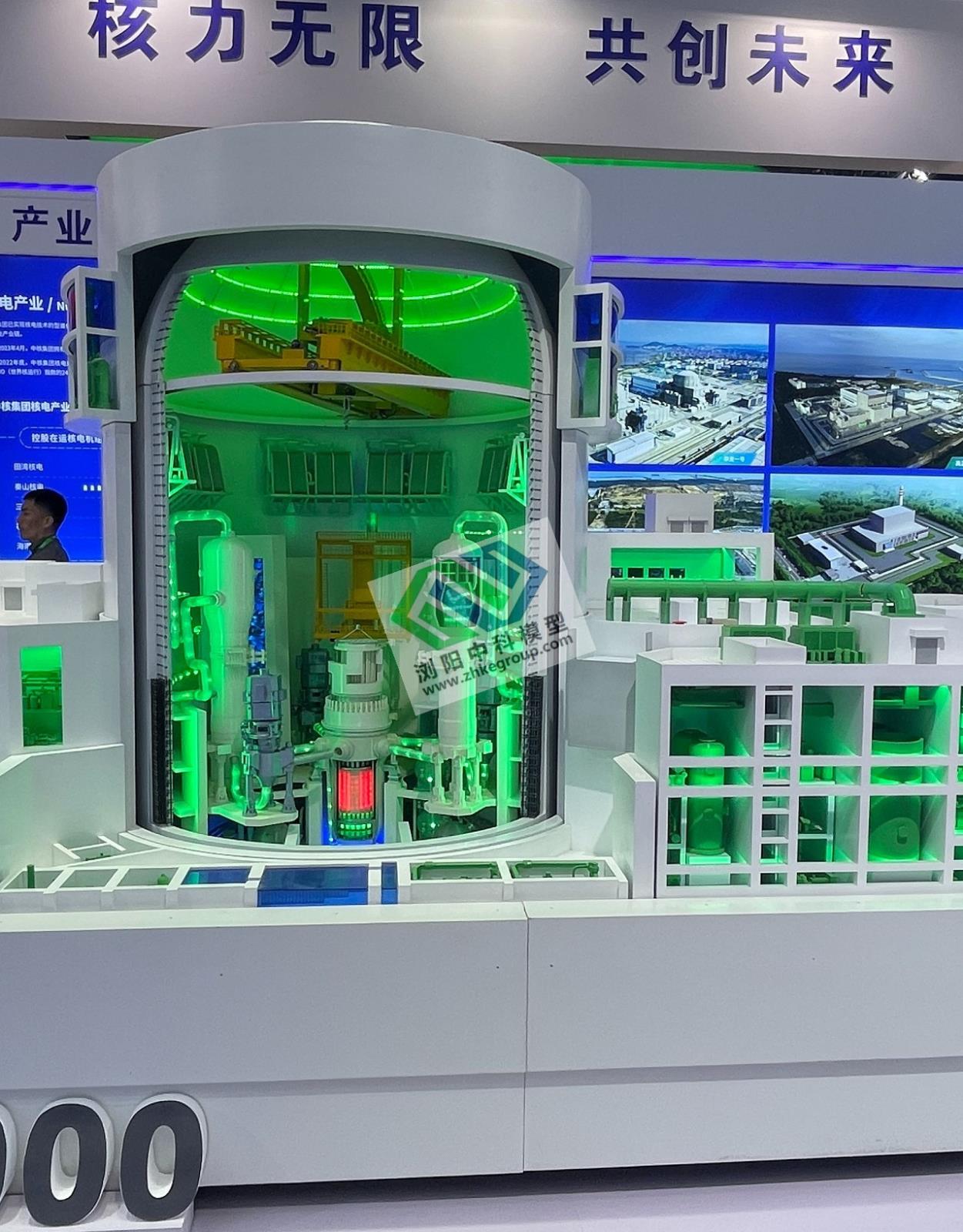

1、压水堆核电站仿真模型如图1，主要设备设施：

（1）核电站仿真模型：4000×1500×1800mm；

（2）核电站系统模拟演示板：3000×1500×100mm悬挂式；

（3）核电站三维动画视频：10分钟,含语音讲解

2、电源：220V.50HZ,电流≤5A，灯泡负载电压6-12V；具有接地保护、漏电保护功能，安全性符合相关的国家标准。

3、材质：进口聚氨脂、钢材、演示系统、语音系统；框架承台采用工字钢焊接支撑；可编程控制器（PLC）模块、变频器模块、接线端子排等组成。

4、中控中心：触摸式计算机、三菱PLC、I/O控制平台系统构成:

二、实训室装置技术参数：

(一) 核电站仿真模型

以第三代AP1000核电站机组为原形按比例缩小仿真加工展示；系统详细描述了核电站核岛和常规岛组成系统知识、分系统工艺流程、设备知识：

1、核电站仿真模型    规格：4000×1500×1800mm

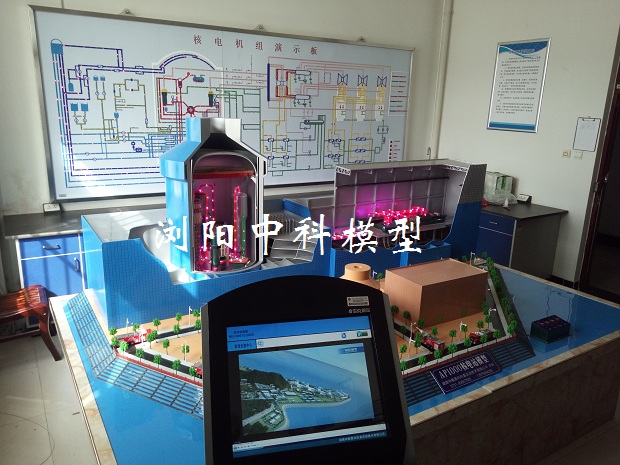

由核电站厂房、核岛和常规岛组成，如图2所示；包括：核岛、汽轮机厂房、附属厂房、柴油发电机厂房和放射性废物厂房。核岛由安全壳厂房、屏蔽厂房和核辅助厂房组成,核岛的四大部件是蒸汽发生器、稳压器、主泵和堆芯。在核岛中的系统设备主要有压水堆本体，一回路系统，以及为支持一回路系统正常运行和保证反应堆安全而设置的辅助系统。常规岛模型主要包括汽轮机组及二回等系统；各设备工质管道采用LED灯光流动演示；

（1）核电站厂房模型包括：

1）安全壳厂房：是安全壳容器以及该容器内所含的所有结构；主要系统是反应堆冷却剂系统、安全系统。

2）屏蔽厂房: 是环绕安全壳容器结构和环形区域;屏蔽厂房与安全壳厂房内部结构，为安全壳内反应堆冷却剂系统和所有其它放射性系统提供屏蔽保护。

3）辅助厂房:位于安全壳厂房外安全相关抗震Ⅰ类机械和电气设备提供保护隔离; 有: 主控室、仪控系统、电气系统、燃料吊装区、燃料厂房、乏燃料水池、机械设备区、安全壳贯穿区和主蒸汽、给水阀门隔间.

4）汽轮机厂房:安装主汽轮机、发电机相关流体和电气系统。

5）放射性废物厂房:包括各类废料在处理前的隔离储存设施、移动式废物系统的处理设施和将经处理的废物贮存装入输送和处置容器的设施。

（2）核岛系统模型：如图3所示；

包括核反应堆、蒸汽发生器、稳压器、主循环泵以及相应的管道等组成。

   核反应堆模型：它由堆芯组织、堆内构件、压力容器和控制棒驱动机构等主要部件组成；反应堆堆芯装载有193束燃料组件，61组控制棒组件，2组启动中子源和整体可燃毒物组件及部分阻力塞组件。

   蒸汽发生器模型：一回路冷却剂将反应堆热能传给二回路工质使其变为蒸汽的热交换设备。立式倒“U”形管自然循环结构形式，由一次侧下封头、管板、U形管束和二次侧筒体、汽水分离装置等组成。

   稳压器模型: 稳压器是补偿一回路冷却水温度变化引起回路水容积的变化和调节系统工作压力，防止一回路系统压力变化引起设备损坏或堆内冷却剂沸腾。结构呈钟罩形筒体。顶部有安全阀，卸压阀喷雾装置，底部电加热元件。

   主冷却剂泵模型: 冷却剂主泵将反应堆热能输送到蒸汽发生器，保证二回路系统正常工作，是系统中重要转动设备；泵由泵壳、叶轮、转轴部件、密封部件，飞轮和电机等组成。

   核II级泵模型: 高压安注泵，余热排出泵，安全壳喷淋泵和上充泵是核岛辅助系统中重要安全设备。

   主冷却剂管道模型：主冷却剂管道包括连接压力容器，蒸汽发生器、主泵的热端和冷端管段。为双回路布置，每个回路有热段将冷却剂运到蒸发器和冷段将冷却剂运回压力容器，完成一个循环。

（3）常规岛主、辅设备模型，如图所示4；

   包括核汽轮机、汽水分离再热器、冷凝器、除氧器、发电机以及相应的管道等组成。

   1）核汽轮机模型；双组复合四缸六排汽机组。四个汽缸与发电机，励磁机用单轴串联，布置在同一平台上，两侧设置两台汽水分离再热器；具有一个高压缸和三个相同的低压缸。每个低压缸配备一台冷凝器。每台低压缸有两个排汽口，往冷器器排汽。

   2）汽水分离再热器模型：将高压缸排出的蒸汽进行分离除湿，并进行加热升温，使其成为微过热蒸汽，然后再进入低压缸继续作功。汽水分离再热器采用卧式筒体结构，一级分离和两级再热。由分配管、导流孔板、波纹板、低压再热器、高压再热器及安全阀等组成。

   3）冷凝器模型：汽轮机低压缸配备冷凝器，横向布置，双通道，双流程，单背压；

   4）除氧器模型：采用淋水盘式除氧器，设有多层平行的淋水盘，盘上钻有许多小孔，待除氧的水由淋水盘上部引入，由喷雾器粉碎成雾滴，在降落过程中被流动蒸汽加热进行初级除氧，再通过小孔，分散成细流，以此通过各层淋水盘流至给水箱。

   5）发电机模型：发电机采用国际成熟大型水，氢冷却发电机，定子线圈采用水冷，转子线圈采用氢冷，铬牌出力为1345MVA(或1450MVA)电压22KV，发电机为三相两极，转速1500rp/min。

2、AP1000MW核电站系统模拟演示板

     规格：3000×1500×100mm悬挂式,如图5所示；

     AP1000压水堆核电厂主要由压水反应堆、反应堆冷却剂系统（简称一回路）、蒸汽和动力转换系统（又称二回路）、循环水系统、发电机和输配电系统及其辅助系统组成。板面设备制作成半剖式结构，工艺流程采用LED灯管分色演示生产过程。主要组成系统：

（1）核岛主要系统模型

     反应堆冷却系统一RCS；非能动堆芯冷却系统一PXS；非能动安全壳冷却系统一PCS；化学容积控制系统一CVS；正常余热排出系统一RXS；设冷水系统一CCS；蒸汽发生器排污系统一BDS；乏燃料池冷却系统一SFS一回路取样系统一PSS；液体废物系统一WLS；装换料系统一FHS；蒸汽发生器系统一SGS；主给水和启动给水系统一FWS；安全壳系统一CNS。

（2）二回路主要系统模型：

     主蒸汽系统 VVP；汽轮机旁路系统 GCT；汽水分离再热器系统 GSS；凝结水抽取系统 CEX；循环水系统 CRF；低压给水加热器系统 ABP；给水除气器系统 ADG；汽动/电动给水泵系统 APP/APA；高压给水加热器系统 AHP；给水流量控制系统 ARE；辅助给水系统 ASG；循环水系统 CRF。

3、AP1000MW核电站三维动画视频：

     包括开发出混合3D内容、动画、ASP、HTML和多媒体内容、多格式文本、矢量图；全方位的3D、动画、加速显示引擎，将矢量图形、位图、3D内容、视频、音频和富文本合成，自由地混合在2D和其他元素之间，不同元素之间进行功能强大可视化;如图6所示.

（1）操作系统：Windows XP或更新的Windows操作系统。适应校园网内所有计算机，都可以运行全尺寸虚拟软件。

（2）参数说明：

       AP1000压水堆核电站动画软件是对系统的原理、数据、结构等全面解析系统。系统的设备（包括设备主要部件），全部按照原尺寸进行缩放建模。三维虚拟漫游系统包含系统的全部主要功能介绍等。

主要设备的二维结构图解，主要有反应堆、蒸汽发生器、主泵、稳压器、冷却剂管道、核汽轮机等设备。

通过三维虚拟现实进行系统的原理、结构的演示，又形象又直观，配以模型、文字、语音的说明，方便进行产品使用的说明和培训。该系统具有真实性、沉浸性和易实现等特点，不仅大大提高了教学容量，弥补了课堂教学的不足，运用生动、形象的方式激发学生学习的兴趣，是教学不可缺少的岗位平台。

    学员可以通过选择目标设备，对其进行相应的规范操作，实现设备的运作原理、尺寸数据呈现、设备零件信息等，使得学员对目标设备增加学习趣味的同时，对其有更清晰的认知。分别实现对设备总体、主要零部件结构及性能介绍。通过该模块可以使学员直观地掌握设备的基本结构、各个零部件位置、信息及其作用。

4、AP1000MW核电站实训装置展台：

   模型结构主体承重部分采用型钢设计制作，装饰板铺面，整体美观大方；底座高不低700mm，边框不小于10 mm宽，采用国标2mm以上不锈钢包边。

   AP1000MW核电站实训室装置实现了系统装置等全过程仿真模拟；动态演示，形象逼真，仿真性强，使人有身临其境的感觉。具有很高的观赏性，直观性，操作性。使学生不出校门就掌握了作业实习所需掌握的大部分内容，使学生犹如在宝贵的工厂实习时间里，去真正实习生产、实习操作和控制演示运行过程，完成一个高起点、高效率的实习环节。

   实训装置在教学实践中的应用，不仅使学员对各设备的布局模块、系统与实际应用、装置的部件组成、实训装置的运行演示、实训装置的运行功能等进行初步了解，还可通过演示操作来加深学员对系统装置的观摩认识。训练学员从事专业类设备的设计、制造、安装、运行、维护及检修的基本技能；达到“教、学、训”一体化功能。仿真实训系统安装培训正式移交用户运行后进入质保期，仿真机软件质保期为24个月，在质保期内对仿真系统的升级、模型修改、维护、故障处理等提供全部免费服务。提供多种形式的技术支持服务。包括：技术培训、技术咨询、专人现场维修服务、电子邮件响应、电话响应等。
