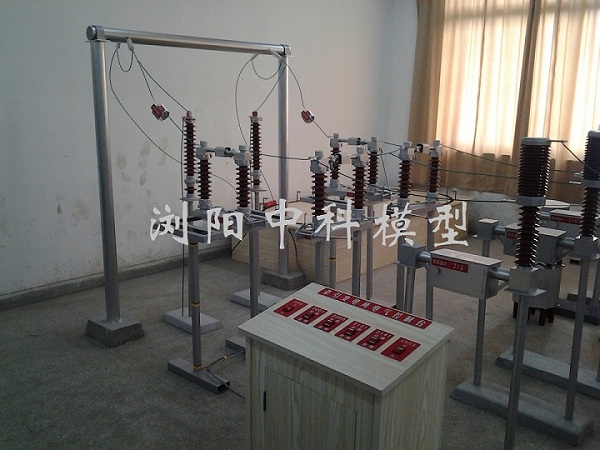

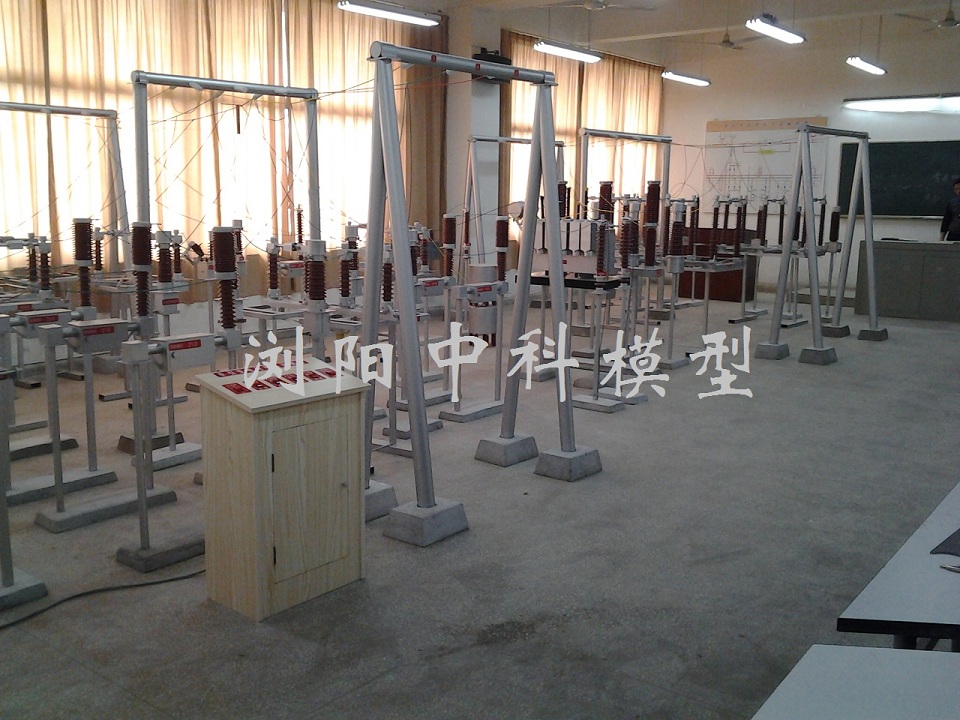

1、采用固定于地面立体布置形式（非沙盘），各设备式样采用铁路常用型号，模型完全按照实际牵引变电所的现场一次设备的外观、功能设计制造，外形尺寸以实际变电所按比例缩小制作，模型制作具有一定的金属感，原理正确，形象逼真。模型能适应教学需要，整个牵引变电所布置在一个实训室内。

2、模型可以模拟动作演示：

（1）操作——接触器动作——隔离开关形象上动作；

（2）控制——模拟开关完成电气功能——配电装置模型；

要求：效果跟现场操作基本一致，仅配电装置比例小一点，真实感临场感很强，增加学生对实训的兴趣。

3、根据110kV牵引变电所图纸制作，实际模型上的一次设备文字符号采用新符号；采用电动、灯光、立体、透视、标识等现代手段，整体装置效果逼真、美观、动态演示并且能测量电压，配有完整的牵引变电所电气主接线图(采用新符号），标题为“武南变电所电气主接线图”；制作时因两路对称，考虑成本和实训室空间，只制作其中一路。后面包含有接触网、轨道和电力机车模型，包含关节式电分组，要求能够动态演示由电源进线把电送至接触网，带动电力机车运行。
